豪华型摆闸HTB01

机芯特点:行星齿轮减速,体积小,效率高,寿命长。

控制系统特点:集成通道机芯控制逻辑,实时检测机芯运动状态,满足安全通行的要求。

豪华型摆闸HTB01性能特点

(一)、机芯特点:

1、 行星齿轮减速,体积小,效率高,寿命长。

2、 伺服电机,控制精准。

3、 闸门及机芯一体化设计,隐藏式透明门扇装夹结构。

4、 旋转柱采用铝合金型材一体化设计

5、 闸门透明亚克力,内嵌led灯条三种颜色通行指示设计。

6、 断电后可手动推开门扇,符合消防要求。

7、 机箱可室外使用,防护等级IP54。

(二)、控制系统特点:

1、 集成通道机芯控制逻辑,实时检测机芯运动状态,满足安全通行的要求。

2、 支持3/6对红外独立输入,通行灯、迎宾灯、RGB 状态灯等功率输出,支持蜂鸣器。

3、 针对暴力闯闸等使用场景,内部设计有专用电路保障控制器和电源的稳定工作。

4、 支持RS232、RS485、CAN 等多种通讯方式,提供Modbus 通讯协议,可对接上位工控机。

5、 配套有数码按键盒、液晶按键盒等调试工具。

6、 支持单机运行,满足单边结构的控制需求。

7、 采用数对红外感应器,防止行人非法进入通道。

8、 可连接人脸识别系统,实现门禁、考勤、收费等功能。

(三)、机箱特点:

1、 机箱板材厚度1.5MM。

2、 机箱采用不锈钢折弯成型,线条简洁、工艺精湛。

3、 机箱采用刨坑设计,棱角分明,质感好。

4、 机箱整体采用螺丝装配而成,机箱前后盖圆弧倒平设计,外观独特。

5、 机箱中间采用纤细设计,单双机芯都可安装,方便维修安装。

6、 机箱前后盖采用通行指示灯设计。

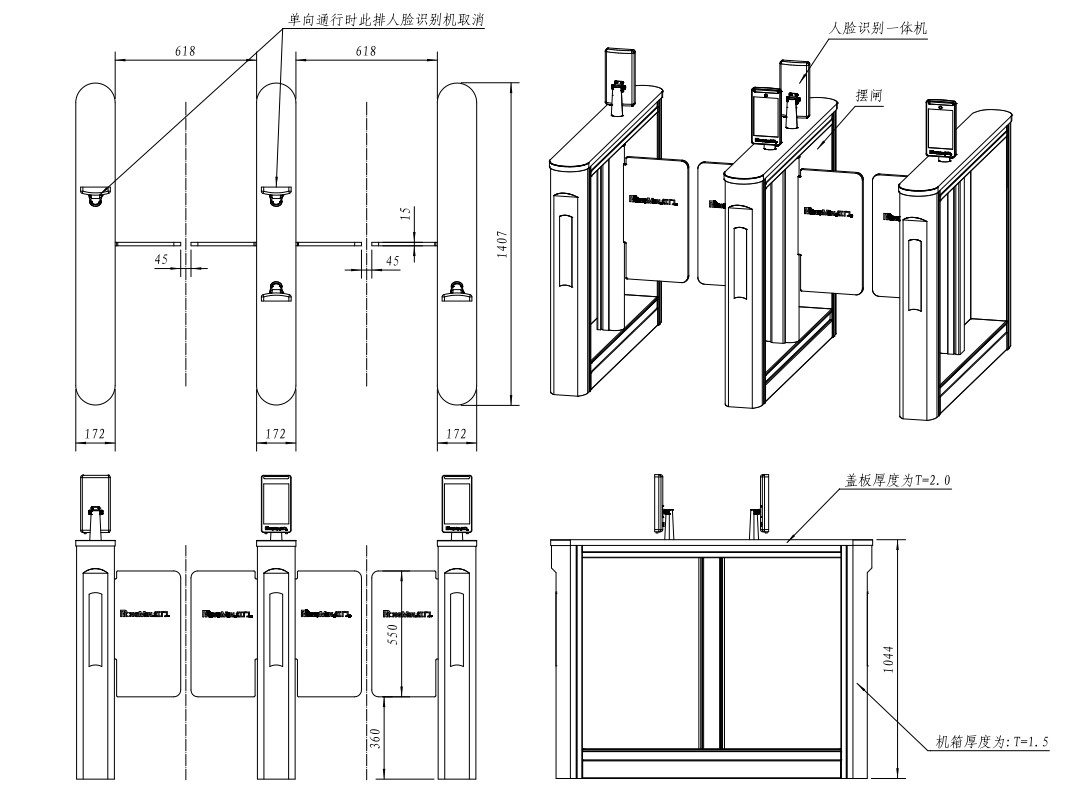

技术参数

机箱规格

1407mm*172mm*1044mm

通行宽度

618mm

机箱材质

SUS304

驱动电机

直流伺服电机

减速比

1:50

控制板输入电压

DC24

额定电压

AC220±10%V  50/60HZ

额定功率

200w

峰值电流

1.8A

环境温度

-25~ 65

工作环境湿度

95%,无凝结

防护等级

IP54

噪音

<60dB

红外对数

6

声音输出

蜂鸣器

通行方式

双向/单向通行

开闸时间

0.7S

通行速度

30/分钟

灯光输出

迎宾灯 | 通行灯

正常使用寿命

500万次

通讯接口

RS232/ RS485/ CAN

挡板材质

亚克力挡板

多功能按键

开门、设零、恢复默认值等

温馨提示:数据参数仅供参考,实际数据请与当地销售人员确定为准。
